新型冲击式破碎机传动轴装置结构如图下图所示，其主要特点如下：

包括1传动轴2 胀套 3导料板 4飞轮 5边衬板 6防尘罩 7密封圈 8圆柱孔调心滚子轴承 9轴承座衬板 10轴承座11出气系统 12圆柱孔调心滚子轴承 13推力调心滚子轴承14皮带轮 15进油系统 16回油系统

传动轴装置总图

传动轴与飞轮连接结构在高速旋转工作中的合理性：如下图所示连接结构经过了a、b、c 三个阶段的改进。

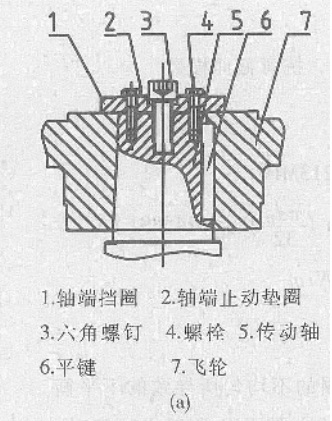

在a阶段选择锥形轴伸的过盈联接，通过平键与锥度来保证两者紧密配合、同步旋转。但在实际加工与安装时，却容易碰到加工精度与安装条件的限制。锥形轴伸要求与轴孔配合表面接触均匀，着色研合检验接触率不低于70%，所以，安装要求热胀安装或油压安装，这两种条件在石场一般难以提供。而且，键槽容易在轴与飞轮安装面贴合不足时，产生应力集中，率先疲劳撕裂。

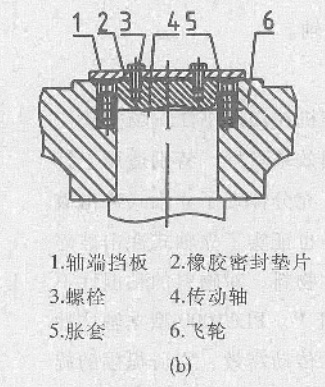

于是进行了b阶段的改进-采用胀套及圆柱形轴伸联接。胀套装拆或调整轴与飞轮的相对位置方便，解决了加工精度与安装条件的问题;承载能力高，可以避免a 阶段中键槽产生应力集中的问题。还能起到密封的作用;同时由于胀套的工作特性-在过载的情况下将自动打滑松开轴与飞轮的联接，提供过载保护。但 b阶段由于轴肩支撑面较�。跋炝朔陕中奈榷ㄐ浴�

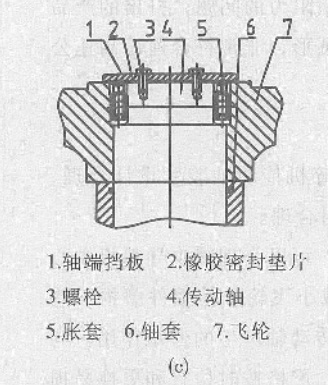

继而确立了c 阶段的连接设计：加粗轴径，以提高轴的刚度：利用轴套加大轴肩支撑面，提高飞轮旋转稳定性。

破碎机在石场的连续使用，证实了C 设计的合理、安全、有效性。
