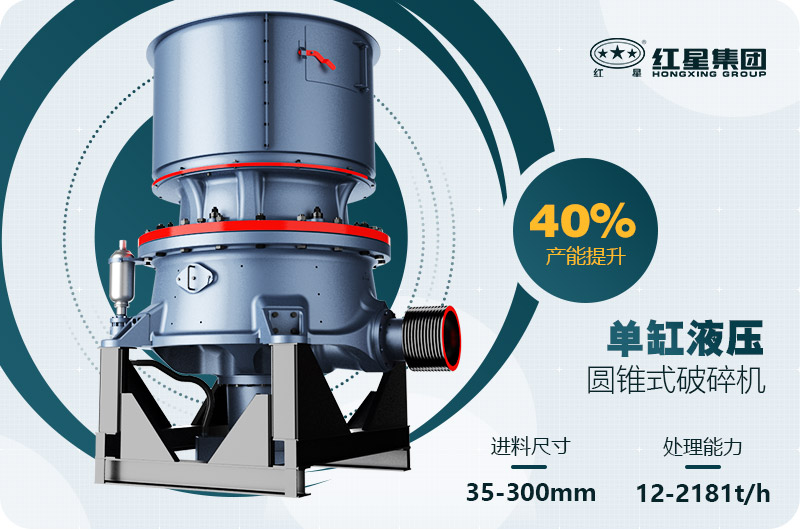

单缸液压圆锥破碎机是经过吸收世界先进破碎技术研制出的具有先进水平的圆锥破碎机，外形非常的简洁紧凑，因为通过底部单缸的特殊设计结构，完成了排料口直接调节、预防过铁、清腔的三个重要功能。因此，单缸液压圆锥破碎机没有外挂的排料口调节机构，也没有外部液压缸或者弹簧的防过铁装置，整体外形结构简单紧凑。
单缸圆锥破碎机性能优势
成品质量高
单缸液压圆锥破碎机采用特有的破碎腔形以及层压破碎原理，产生颗粒间的破碎作用，从而使成品中立方体所占的比例明显增高，针片状石子减少，粒级更为均匀。
自动化程度高
液压圆锥破通过单个液压缸升降动锥，实现了排矿口调整、清腔、过铁和过载保护等多种功能；配置电子智能排矿口控制系统，实现了更多生产过程控制和作业优化功能。
破碎率强、效率高
该液压圆锥破碎机主轴上下两端均有支撑，能承受更大的破碎力和更大的冲程，加上特殊破碎腔形，使该机具有更高的破碎效率。
生产能力大
本机将破碎冲程、破碎速度以及破碎腔形状的合理组合设计，使该机在动锥大端直径相同的情况下，比老式弹簧圆锥破的产量高35%-60%。

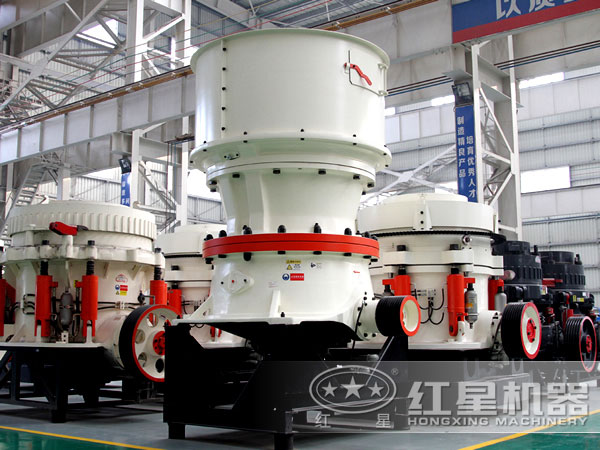

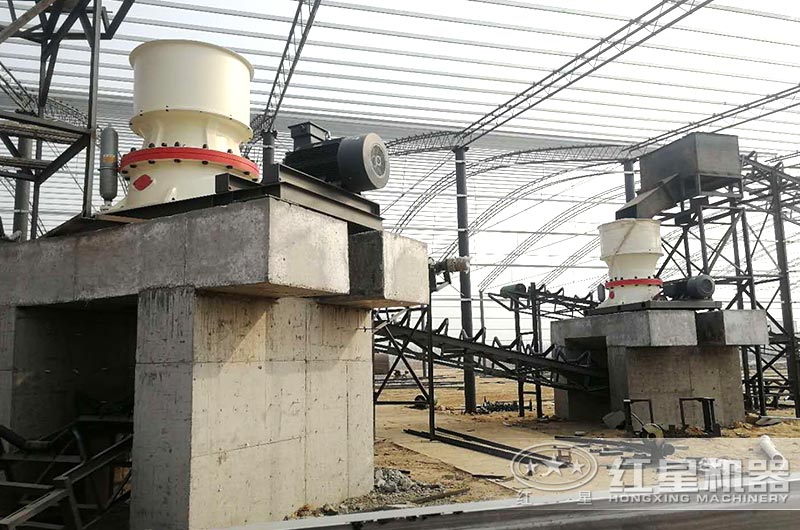

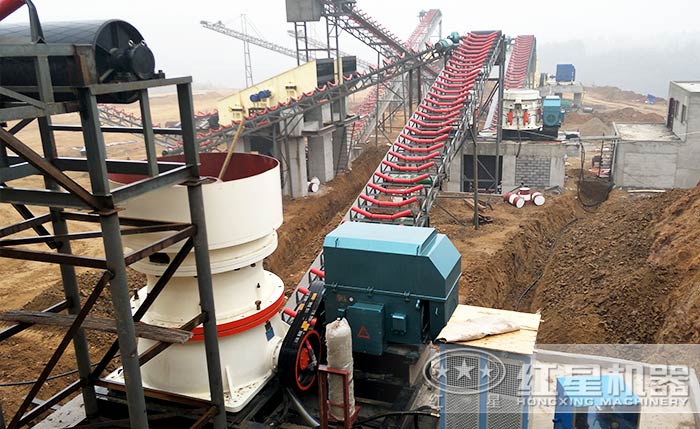

单缸圆锥破碎机工作现场

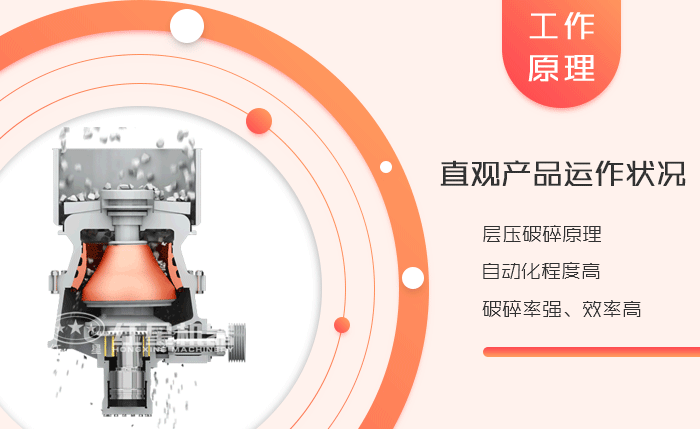

工作原理

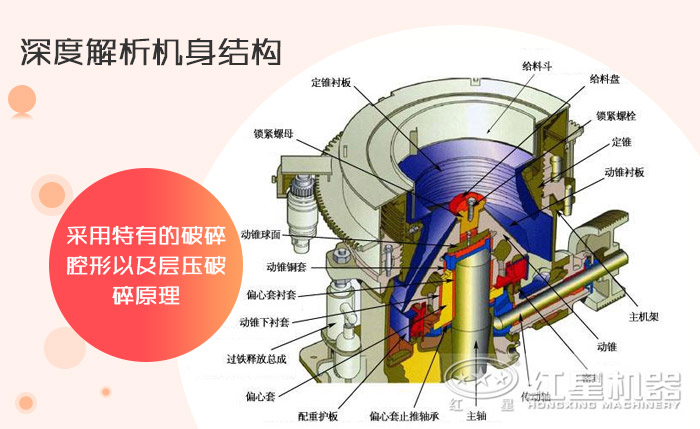

产品内部图
技术参数
SC单缸圆锥破中碎系列技术参数：
| 型号 | 腔型 | 给料口尺寸 （mm） | 最大进料尺寸 （mm） | 最小排料口尺寸 （mm） | 电机功率 （kw） | 处理能力（t/h） |
| SC100S | C1 | 250 | 200 | 22 | 90 | 85-170 |
| C2 | 200 | 160 | 19 | 70-130 | ||
| SC160S | C1 | 360 | 290 | 25 | 160 | 125-345 |
| C2 | 300 | 240 | 22 | 108-305 | ||
| SC250S | C1 | 450 | 360 | 35 | 250 | 267-605 |
| C2 | 400 | 320 | 29 | 225-515 | ||
| SC315S | C1 | 560 | 450 | 41 | 315 | 349-1050 |
| C2 | 500 | 400 | 38 | 318-892 |
SC单缸圆锥破细碎系列技术参数：
| 型号 | 腔型 | 给料口尺寸 （mm） | 最大进料尺寸 （mm） | 最小排料口尺寸 （mm） | 电机功率（kw） | 处理能力 （t/h） |
| SC100 | F1 | 150 | 120 | 10 | 90 | 45-135 |
| F2 | 90 | 70 | 10 | 43-118 | ||
| F3 | 38 | 30 | 4 | 25-40 | ||
| SC160 | F1 | 200 | 160 | 13 | 160 | 69-215 |
| F2 | 115 | 90 | 10 | 57-184 | ||
| F3 | 35 | 25 | 70-90 | |||
| SC250 | F1 | 240 | 190 | 16 | 250 | 116-396 |
| F2 | 140 | 110 | 13 | 97-346 | ||
| F3 | 70 | 55 | 9 | 90-251 | ||
| SC315 | F1 | 275 | 220 | 32 | 315 | 177-662 |
| F2 | 215 | 170 | 29 | 209-643 | ||
| F3 | 175 | 140 | 29 | 162-552 | ||
| F4 | 85 | 70 | 19 | 175-325 | ||
| SC560 | F1 | 300 | 240 | 22 | 560 | 448-1512 |
| F2 | 195 | 155 | 19 | 380-1373 | ||
| F3 | 90 | 70 | 13 | 357-912 | ||
| SC750 | F1 | 370 | 295 | 25 | 750 | 394-2181 |
| F2 | 300 | 240 | 19 | 342-2020 | ||
| F3 | 230 | 185 | 16 | 267-1814 | ||
| F4 | 120 | 95 | 13 | 248-1165 | ||
| F5 | 85 | 70 | 10 | 185-1170 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
