煤泥专用烘干机采用特殊的打散装置，可将粘结的煤泥打散后烘干，加大煤泥与热风的接触面积，热利用率得到极大的提高，可一次性将水分降低到12%以下，烘干后的煤泥可直接作为燃料使用。我公司的研发的烘干机，可将锅炉尾气做为煤泥烘干机的供热热源，真正做到了供热无投资，用热无成本的境界。

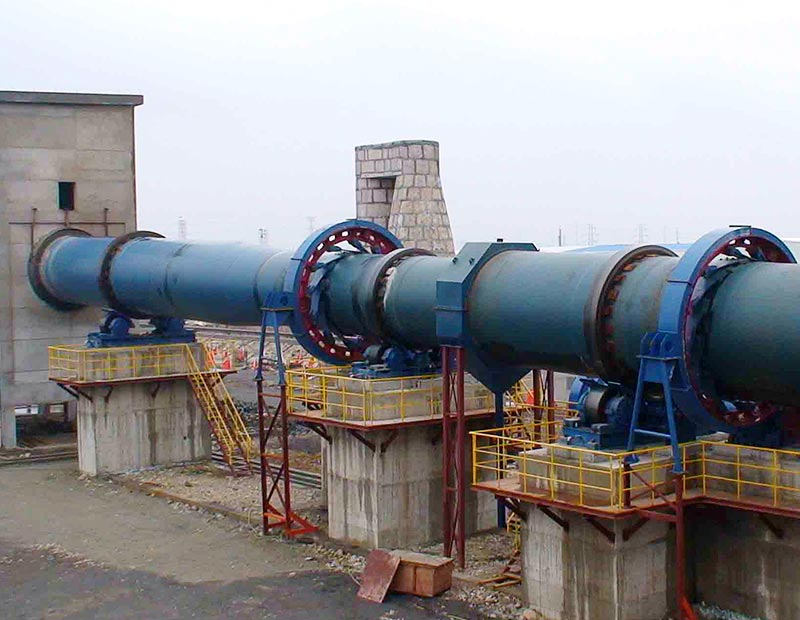

煤泥烘干现场直击

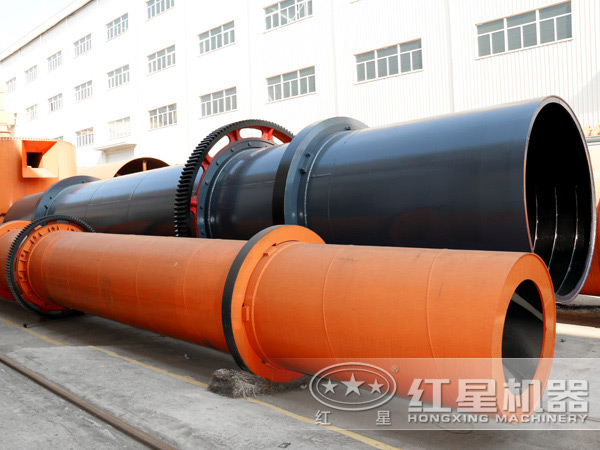

烘干机

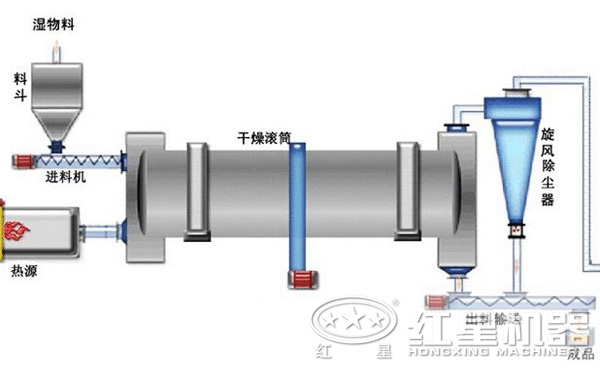

煤泥烘干机结构组成
煤泥烘干机系统主要有热源系统、进料系统、输送系统、烘干系统、除尘系统、电器控制系统组成。

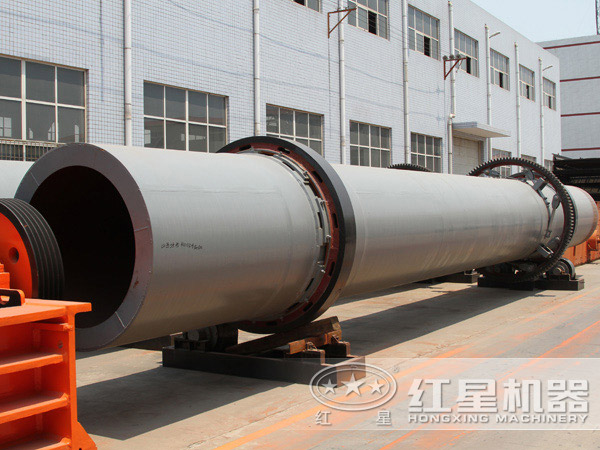

煤泥烘干机
煤泥烘干机性能特点
回转式煤泥烘干机，利用平板对物料进行烘干的新型热交换设备，具有能耗低,性能稳定等优点，也适用其它物料的烘干降水，应用范围较广。
煤泥烘干机细节实拍
在保证被烘干煤泥质量不变的情况下，一级干燥区利用顺流高温烘干，在高湿度状态下，经过入口温度 43 0 ℃ ，瞬间和煤泥进行热传质交换，除去大部分水份，确保了煤泥的热值不发生变化，且不易着火；

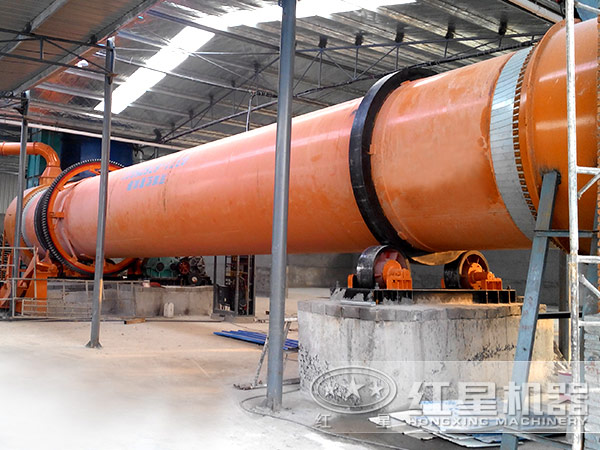

煤泥烘干机工作现场
二级烘干区是用逆流烘干，室温 300 ℃ ，为高产除水区，在回转烘干过程中，保证了煤泥外表不发生焦化；
三级干燥区为正常烘干区，室内温度 120 ℃ -210 ℃ ，是利用滚筒内的破碎装置，反复撕扯、撞击、撒落，顺流烘干；

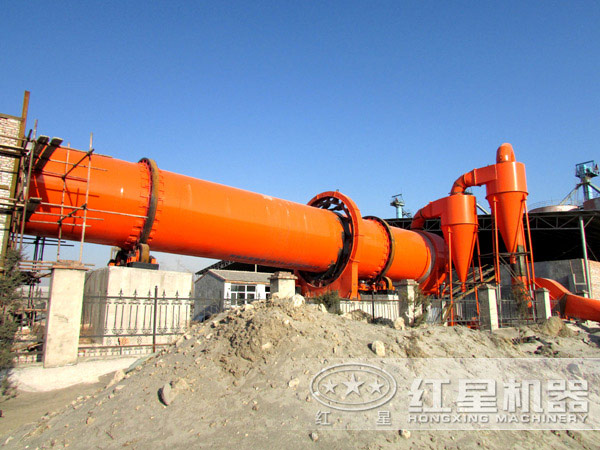

煤泥烘干机工作现场
四级烘干是靠引风作用下呈负压的高温热气流排除水份，为高排气区，室温 60 ℃ -80 ℃ 。
通过以上操作使煤泥在烘干后比烘干前热值增加，水份干燥在8%以内，真正起到节能降耗之功效。

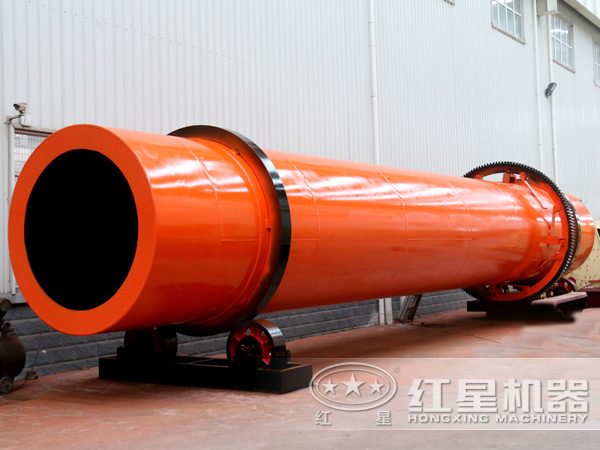

煤泥烘干机实拍图
煤泥烘干机工作原理
煤泥本身具有高湿、高粘结性，在干燥过程中湿煤泥经由带式输送机进入煤泥打散设备，经过快速打散的块状煤泥进入呈负压的干燥机后分以下几个工作区：一是导料区，湿煤泥进入此区与高温负压热风接触后被迅速蒸发出大量水分，煤泥在大导角的抄板抄动下，形不成粘结便被导入下一个工作区； 二是清理区，湿煤泥在此区被抄板抄起形成料幕状态，物料落下时易形成粘结滚筒壁现象，在此区由于设备设计有清扫装置，清扫装置可以快速清理掉粘结筒壁的煤泥，在这个过程中，清扫装置对于物料 团球结块也起破碎作用，从而增加了热交换面积，提高传热传质的效率，提高了干燥速率；三是倾斜扬料板区，此区是低温干燥区，煤泥在此区已呈低水分松散状态，此区已不具有粘结现象，经过热交换后成品达到所要求的水分要求，运动进入最后的出料区；四是出料区，干燥主机滚筒在此区不设抄板，物料在此区滚动滑行至排料口，完成整个干燥过程。

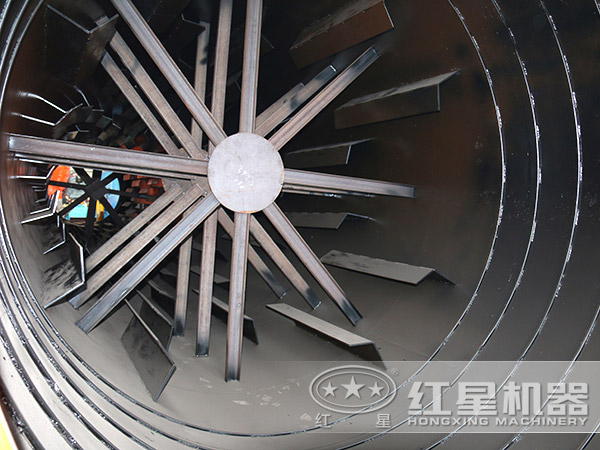

产品内部图
技术参数
| 规格（m） （直径×长度） |
筒体容积 （m³） |
生产能力 （t/h） |
安装斜度 （%） |
最高进气温度 （℃） |
主电动机 （kw） |
总重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
| 筒径×筒长 项目 | 外筒内径（mm） | 内筒内径（mm） | 筒体长度（m） | 筒体容积（m³） | 筒体斜度 | 扬料板型式 | 最高进气温度（℃） | 外形尺寸（m） |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
